Spécifications du produit

• Le concentrateur d’oxygène intégré produit jusqu’à 10 litres par minute
• Le concentrateur délivre jusqu'à 95 % d'O2 selon l'environnement
• Accepte tous les systèmes respiratoires standards pour enfants et adultes
• Une transition sans heurt vers l'utilisation de l'air ambiant lorsqu'il n'y a pas d'oxygène comprimé disponible
• Des vaporisateurs précis à faible résistance avec ou sans gaz comprimé
• Un moniteur d'oxygène intégré qui affiche la concentration d'O2 dans le gaz inspiré
• Un arrêt automatique si du protoxyde d'azote est détecté dans le mélange hypoxique
• Un marquage CE officiel délivré par une agence de certification indépendante

Spécifications physiques et électriques

• Conception compacte et robuste
• Encombrement de l'UAM : 146 x 53 x 69 cm ; 130 kg
• Encombrement du ventilateur : 44 x 28 x 30 cm ; 18 kg
• Structure en aluminium avec quatre roulettes très solides (les deux roulettes avant sont verrouillables)
• Alimentation secteur : 220 V, 50-60 Hz
• Plateau en acier inoxydable amovible pour instruments
• Tiroir pour matériel

Alimentation en oxygène et surveillance

• Concentrateur d’oxygène intégré avec doubles filtres
• Débit d'O2 : 0,1 à 10 LPM
• Concentration maximale d'O2 : 95 % selon l'environnement

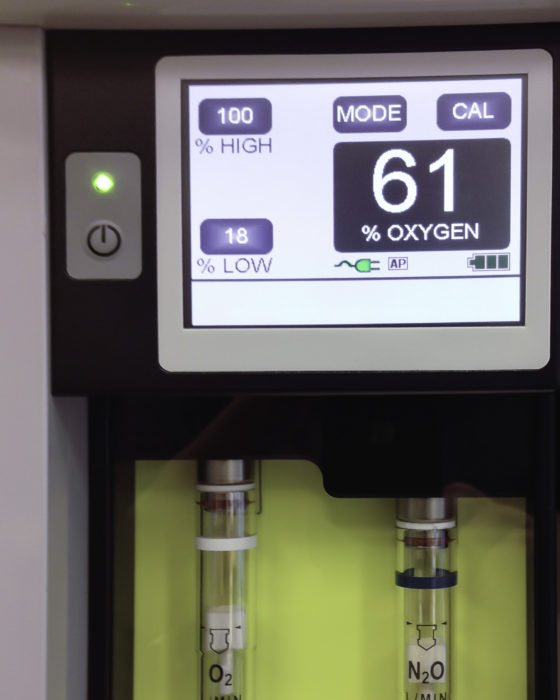

• Système avec moniteur d'oxygène inspiratoire intégré
• Le moniteur d'O2 possède une batterie de secours de 10 heures, en charge de maintien à partir du secteur
• Raccords pour bouteille, tuyau et sources d'oxygène portatives

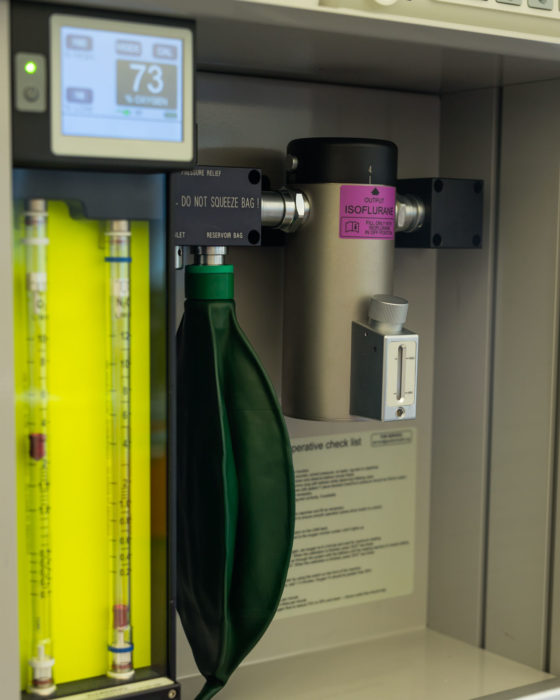

• Rotamètres en verre d'une précision de +/- 2,5 %
• Alarmes ajustables pour les concentrations minimale et maximale d'O2

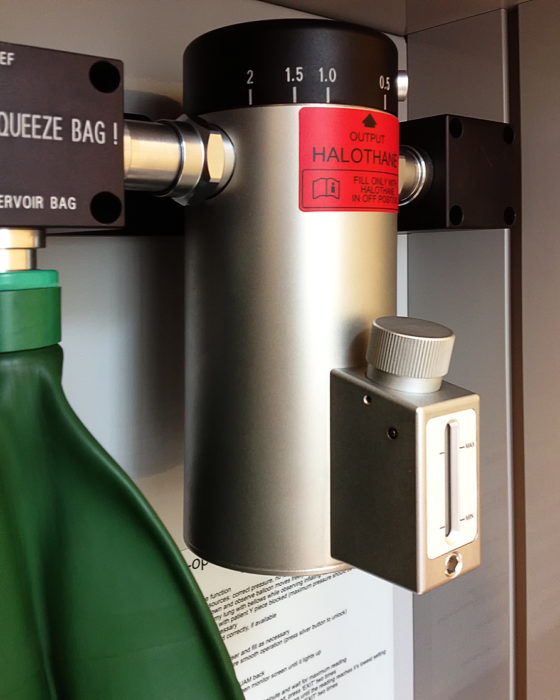

Vaporisateurs

• Unités distinctes pour l'isoflurane, l'halothane et le sévoflurane
• Capacité de 120 ml

Contrôleur des signes vitaux

• Oxymètre de pouls, ECG, tension artérielle et température
• Batterie de secours d'une autonomie de six heures en cas de coupure de courant

Protoxyde d'azote en option

• Bouton de contrôle de débit différencié
• Arrêt automatique si l'O2 chute au-dessous de 25 %

Raccords sur le panneau arrière

• Interrupteur principal, 2 prises électriques de type britannique
• Raccords pour bouteilles d’azote et d'oxygène et tuyau
• Raccord de tuyau d'oxygène externe à diamètres multiples

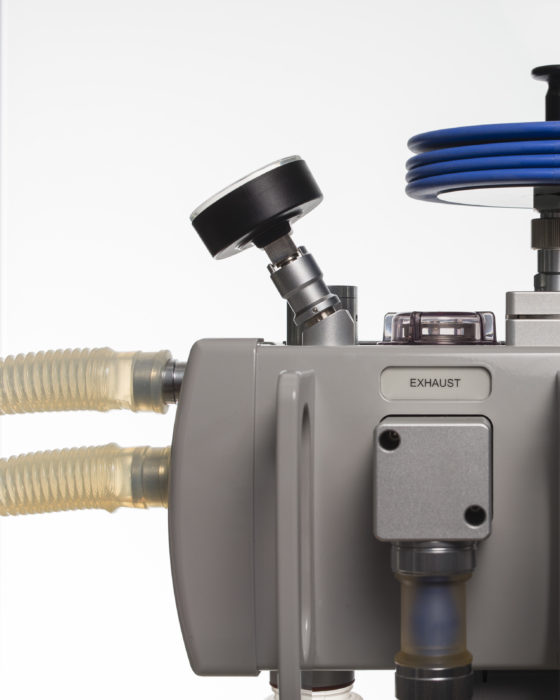

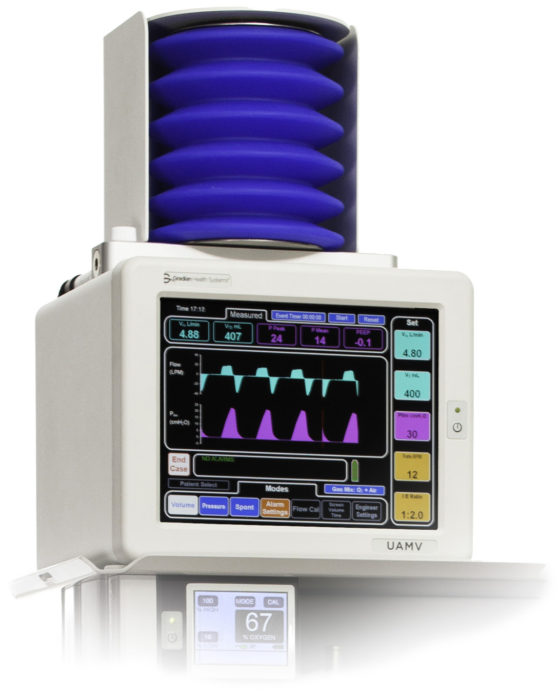

Ventilateur

• À entraînement électrique ; ne nécessite pas d'oxygène ni d'air comprimé pour son fonctionnement
• Batterie de secours d'une autonomie de six heures en cas de coupure de courant
• Écran tactile de grande taille en couleur
• Modes de contrôle du volume et de la pression
• Volume courant : 50 à 1 000 ml
• Débit-volume : 1 à 10 litres par minute
• Contrôle de la pression : 10 à 30 cm H2O
• Rapport I:E : 1:1 à 1:3
• Rythme : 5 à 30 respirations par minute
• Affichage : débit et pression en fonction du temps et courbes volume-pression
• Alarmes : volume, pression, provoquent l'arrêt du circuit respiratoire

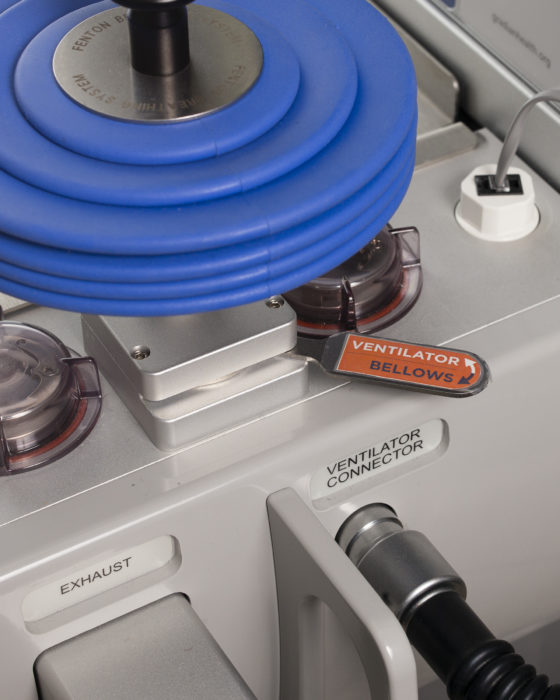

• Soufflet manuel de secours toujours disponible sur l'UAM
• Peut être raccordé à des valves PEP fixes et variables
• Tiroir pour matériel et plateau en acier inoxydable amovible pour instruments
