Le Gradian CCV

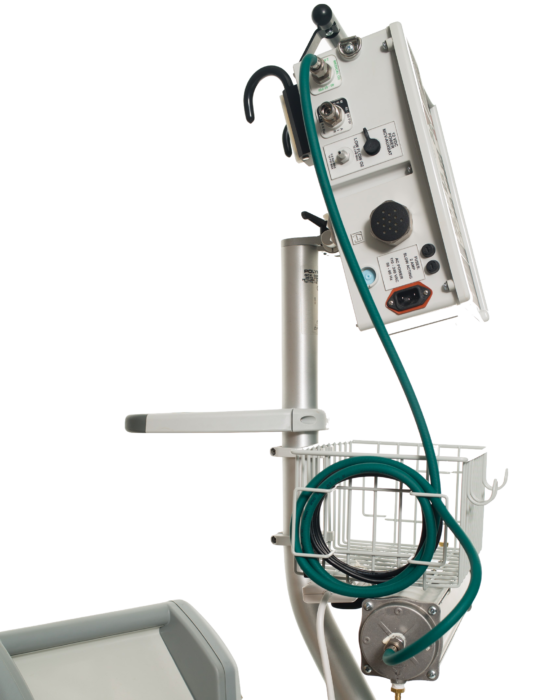

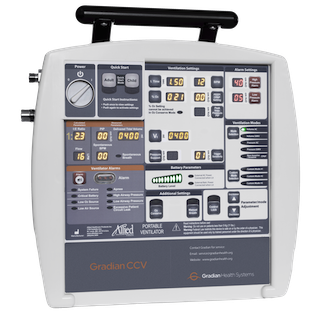

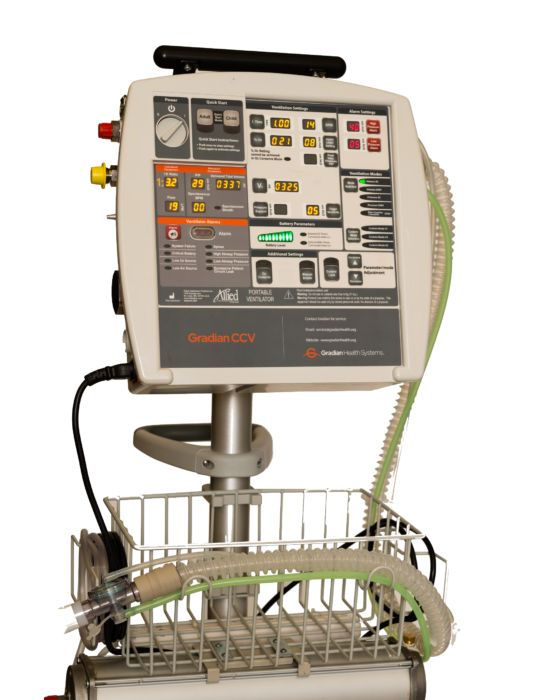

Le CCV de Gradian est un ventilateur complet certifié FDA et CE, qui peut être utilisé pour les soins intensifs, le rétablissement post-opératoire, la prise en charge des patients et le transport d’urgence. Il est équipé d’une batterie de secours de 21 heures ; de raccords pour des bouteilles d’oxygène, de tuyaux et de concentrateurs. Il comporte également un compresseur intégré en cas d’absence d’oxygène médical. Le CCV de Gradian fournit une ventilation pour les adultes et les enfants avec une gamme flexible de modes et des affichages faciles à lire pour les mesures et les alarmes. Il est équipé d’un chariot roulant stable à partir duquel il peut rapidement être détaché pour être déposé au chevet d’un malade ou utilisé dans les transports.
Spécifications du Gradian CCV
Types de patients
Pédiatrie (enfant ≥ 5 kg) et adultes
Alimentation électrique
Tension CA: 110 - 240 VCA, 50 / 60 Hz, 1A max.
Contrôles / paramètres
Démarrage rapide mode: Adulte et enfant
Modes de ventilation:
• Configurations de démarrage rapide pré-programmables
• A/CMV (Ventil. assistée ou contrôlée en pression ou en vol.)
• SIMV (VACI - Pression ou Volume)
• CPAP (VS-PEP)
• Bi-PAP (VNDP, peut être prog. en mode personnalisé)
• NIV (ventilation non-invasive) dispon. dans tous les modes (sur
compresseur)
Volume courant: 40 à 2 000 mL
Fréquence respiratoire: 0 ou 5 à 60 resp./min
Temps inspiratoire: 0,5 à 2,0 s
PEEP/CPAP: 0 à 25 cmH2O
Pression de ventilation: 0 à 25 cmH2O (PEEP + PS ne doit pas dépasser 25 cmH2O)
Débit: 5 à 60 l/min (débits ≥ 80 LPM en mode PS, CPAP et débits à la demande)
Contrôle de pression (Pression cible): 15 à 55 cmH2O
Pression déclenchement Ptrig (sensibilité): -5 à -1 cmH2O
FiO2: 21% à 100%
Modèle de courbe de debit: Constant ou décélérant (dépend du mode choisi)
Fonction Auto-blocage: Marche / Arrêt
Option alarme à distance: Normalement Ouvert / Fermé
Paramètres
Paramètres surveillés:
• Paw (Pression des voies respiratoires, valeur crête, valeur plateau)
• Volume courant fourni
• Nombre de respirations spontanées
• Niveau de la batterie interne
• Niveau de la batterie externe – quand branchée
Paramètres calculés:
• Rapport I:E
• Fréquence du debit
• FiO2
Alarmes
Pression haute des voies respiratoires: 10 à 55 cmH2O
Pression basse des voies respiratoires: 5 à 15 cmH2O
Apnée: 20 s fixes, en mode de ventilation apnée
Source O2 basse pression: se déclenche à 40 - 37 psi
Air basse pression: se déclenche à 40 - 37 psi
Alerte du dispositif: Dysfonctionnement
Niveau de batterie faible: il reste 20 m de charge
Silence / Remise à zéro: 100 s
Air comprimé
Alimentation: Double diaphragme interne
Mélangeur air / oxygène: Intégré
Entrée oxygène: Pression de 41 à 87 psi
Paramètres de la batterie (interne et externe)
Type de batterie: au plomb, étanche
Durée fonction – 100% O2: 21 heurs total (7,5 heures interne)
Durée fonction – 60% O2: 21 heurs total (7,5 heures interne)
Durée fonction – 100% air (sur compresseur): 21 heurs total (7 heures interne)
Conditions d’utilisation
Chocs: force-g 100
Vibration: conforme à IEC 60068-2-6
Température opératoire: -18° C à 50° C
Température de stockage: -40° C à 60° C
Humidité opératoire: 5 à 95 % sans condensation
Protection contre l’eau: IPx22
Dimensions et poids
Largeur: 34 cm (13.3”)
Profondeur: 13 cm (5.3”)
Hauteur: 35 cm (13.8”)
Poids: 8,5 kg (18.8”)
Connexion de signaux
Alarme à distance: Prise jack 1/4" pour système appel infirmier ou à distance
